بسیاری از ساکنان ساختمان های قدیمی تصور می نمایند که چون خانه شان فاقد سیم کشی ارت (Earth) است، امکان استفاده از کلید محافظ جان را ندارند؛ این یکی از بزرگ ترین سوءبرداشت هایی است که حتی بعضی تکنسین های تجربی نیز به آن دامن می زنند. در واقع، محافظ جان دقیقاً در همین خانه های پرریسک است که ارزش حیاتی خود را نشان می دهد. در این مقاله، ما به کالبدشکافی فنی فرآیند نصب، چالش های سیم کشی های فرسوده و راه حلهای غلبه بر پریدن های بی علت این کلید خواهیم پرداخت. اگر در پی تبدیل تابلو برق قدیمی خود به یک سنگر ایمنی مدرن هستید، این راهنمای گام به گام برای شما نوشته شده است.

1- فلسفه وجودی RCCB؛ چرا مینیاتوری کافی نیست؟

آیا می دانستید؟

طبق آمارهای مهندسی حوادث، بیش از 70 درصد آتش سوزی های با منشأ الکتریکی، ناشی از نشت جریان های ضعیفی است که فیوزهای معمولی قادر به شناسایی آن ها نیستند.

یک کلید مینیاتوری ساده (MCB) مانند یک نگهبان است که فقط به وزن بار حساس است؛ اگر جریان بیش از حد مجاز شود، مدار را قطع می نماید. اما نشت جریان که از بدن انسان عبور می نماید یا از یک عایق پوسیده به دیوار سرایت می نماید، معمولاً در حد چند ده میلی آمپر است. فیوز 16 آمپری شما هرگز متوجه عبور 30 میلی آمپر جریان از بدن یک کودک نخواهد شد. کلید محافظ جان با منطق مقایسه لحظه ای کار می نماید. این کلید همیشه جریان سیم فاز را با نول مقایسه می نماید؛ اگر این دو با هم برابر نباشند، یعنی بخشی از جریان از مسیری غیرمجاز (مانند بدن انسان یا دیوار) در حال نشت است.

در ساختمان های قدیمی، سیم کشی ها به علت گذشت زمان دچار پیرشدگی عایق (Insulation Aging) شده اند. این فرسودگی باعث می شود جریان به صورت پنهان در نقاط مرطوب یا لوله های فلزی نشت کند. نصب RCCB در ورودی جعبه فیوز این ساختمان ها، نه تنها خطر برق گرفتگی را از بین می برد، بلکه به عنوان یک دستگاه عیب یاب عمل نموده و به شما هشدار می دهد که در کدام بخش از سیم کشی خانه، فاجعه ای در حال شکل گیری است. این همان تفاوتی است که بین یک سیستم الکتریکی کور و یک سیستم بینا وجود دارد.

2- کالبدشکافی جعبه فیوز قدیمی؛ قبل از نصب چه باید کرد؟

پیش از آنکه اقدام به خرید کلید محافظ جان کنید، باید سلامت شینه های نول و فاز را در تابلو برق قدیمی خود آنالیز کنید. در بسیاری از ساختمان های سنتی، سیم های نول تمامی اتاق ها به صورت نامنظم و بدون شینه (Terminal Block) به هم تابیده شده اند. برای نصب صحیح RCCB، نولِ ورودی ساختمان باید ابتدا وارد کلید محافظ جان شده و خروجی آن به یک شینه نول کاملاً مجزا متصل شود. هرگونه تداخل بین نول های قبل و بعد از کلید، منجر به پریدن آنی و دائمی کلید خواهد شد.

نکته حیاتی دیگر، آنالیز پلاریته یا جهت بندی صحیح سیم هاست. در ساختمان های قدیمی، بارها دیده شده که جای فاز و نول در ورودی اصلی جابجا شده است. محافظ جان برای عملکرد دقیق در بخش آزمون (Test Button)، احتیاج به اتصال صحیح فاز و نول طبق علامت های حک شده روی کلید (L و N) دارد. طبق پژوهش های نوین، استفاده از مولتی متر برای اطمینان از عدم وجود ولتاژ روی بدنه جعبه فیوز فلزی قبل از هرگونه دستکاری، اولین و مهم ترین گام ایمنی برای تکنسین هاست.

3- انتخاب حساسیت مناسب؛ 30 میلی آمپر یا 300 میلی آمپر؟

در بازار تجهیزات برق، کلیدهای محافظ جان با حساسیت های متفاوتی عرضه می شوند. برای مصارف خانگی و حفاظت از جان انسان، استاندارد جهانی بر روی 30 میلی آمپر (0.03A) تاکید دارد. این عددی است که عبور جریان بالاتر از آن برای قلب انسان خطرناک محسوب می شود. اما در ساختمان های قدیمی، گاهی نشت جریان ذاتی سیم کشی (به علت رطوبت دائمی یا کیفیت پایین عایق ها) ممکن است نزدیک به این عدد باشد و باعث قطع شدن مکرر برق شود.

بعضی تکنسین های غیرحرفه ای در چنین شرایطی پیشنهاد استفاده از کلید 300 میلی آمپری را می دهند. این یک اشتباه مهلک است! کلید 300 میلی آمپری فقط برای حفاظت در برابر آتش سوزی (حفاظت تجهیزات) طراحی شده و عبور این میزان جریان از بدن انسان قطعا مرگبار خواهد بود. اگر در یک ساختمان قدیمی با پریدن مکرر کلید 30 میلی آمپری روبرو شدید، راه حل در ضعیف کردن سیستم ایمنی نیست، بلکه در تفکیک مدارهای نشتی و بازسازی نقاط آسیب دیده سیم کشی است. شما نباید امنیت جان خود را فدای فرسودگی سیم های خانه کنید.

4- چالش نول مشترک در بافت های فرسوده

بزرگ ترین کابوس نصب محافظ جان در خانه های قدیمی، پدیده ای به نام نول مشترک یا تداخل نول با ارت است. در گذشته، بعضی سیم کش ها برای صرفه جویی در مصرف سیم یا برطرف نویز، سیم نول را در نقاطی از ساختمان به بدنه فلزی یا لوله های آب متصل می کردند (Grounding Neutral). کلید RCCB به محض حس کردن این اتصال، مدار را قطع می نماید؛ زیرا تصور می نماید بخشی از جریان نول در حال فرار به زمین است.

برای غلبه بر این مشکل، باید تمامی بارهای متصل به شبکه (از یخچال گرفته تا لامپ ها) از مدار خارج شده و مقاومت عایقی سیم نول نسبت به زمین سنجیده شود. این فرآیند اگرچه زمان بر است، اما به شما این فرصت را می دهد که نقص های پنهان الکتریکی خانه تان را که سال هاست باعث اتلاف انرژی و کاهش طول عمر لوازم برقی تان شده، شناسایی و برطرف کنید. در واقع، نصب کلید محافظ جان در یک ساختمان قدیمی، نوعی چک آپ کامل برای سیستم شریانی خانه شما محسوب می شود.

5- راهنمای گام به گام نصب؛ از ورودی اصلی تا تقسیم خروجی

خوب است بدانید:

در بیشتر کلیدهای محافظ جان، ورودی فاز و نول می تواند از بالا یا پایین باشد، اما رعایت جهت حک شده روی بدنه برای عملکرد صحیح دکمه تست (Test) حیاتی است.

برای نصب RCCB در یک ساختمان قدیمی، ابتدا باید برق ورودی از سمت کنتور را کاملاً قطع کنید. سیم فاز و نول اصلی که از کنتور آمده اند باید مستقیماً به ترمینال های ورودی کلید محافظ جان متصل شوند. پس از آن، فاز خروجی از کلید باید به ورودی تمامی فیوزهای مینیاتوری (MCB) پل (Jumper) شود. نکته ای که بیشتر تکنسین های تجربی در آن اشتباه می نمایند، مدیریت سیم نول است؛ نول خروجی از محافظ جان نباید با نول قبل از کلید یا سیم های ارت احتمالی تماسی داشته باشد. این سیم باید به یک شینه نول (Neutral Bar) نو و ایزوله منتقل شود که تمام نول های مصرفی خانه به آن متصل هستند.

طبق پژوهش های نوین، اگر در حین نصب متوجه شدید که فضای کافی در جعبه فیوز قدیمی وجود ندارد، هرگز اقدام به حذف فیوزهای قبلی نکنید. کلید محافظ جان جایگزین فیوز مینیاتوری نیست و در برابر اتصال کوتاه محافظتی ندارد. شما به هر دو احتیاج دارید. در چنین شرایطی، استفاده از جعبه فیوزهای روکار کوچک در کنار تابلوی اصلی، راه حلی استاندارد و مهندسی است. پس از اتمام سیم کشی، با فشردن دکمه تست روی کلید، از عملکرد مکانیکی آن اطمینان حاصل کنید؛ این آزمایش باید حداقل ماهی یک بار به وسیله ساکنین تکرار شود.

6- معمای پریدن های بی علت؛ عیب یابی در سیم کشی فرسوده

یکی از دلایلی که باعث می شود کاربران ساختمان های قدیمی از نصب محافظ جان پشیمان شوند، قطع شدن ناگهانی برق بدون وجود خطر ظاهری است. در مهندسی برق، چیزی به نام پریدن بی علت وجود ندارد. این قطع شدن ها معمولاً ناشی از نشت جریان تجمعی است. در سیم کشی های قدیمی، عایق سیم ها در داخل لوله های فولادی یا خرطومی های فرسوده به مرور زمان خاصیت خود را از دست داده و جریان ضعیفی (کمتر از 30 میلی آمپر) را به بدنه لوله یا دیوار منتقل می نمایند. با افزودن هر وسیله برقی نو، این نشت های ریز با هم جمع شده و از حد مجاز کلید عبور می نمایند.

راه حل فنی برای حل این مشکل، تفکیک مدارهاست. اگر کلید محافظ جان مدام می پرد، ابتدا تمام وسایل برقی را از پریز بکشید و فیوزها را یکی یکی پایین بیاورید. سپس فیوزها را تک تک وصل کنید تا متوجه شوید کدام مسیر (مثلاً آشپزخانه یا روشنایی پذیرایی) باعث تحریک کلید می شود. در موارد حاد، رطوبت موجود در قوطی های کلید و پریز یا جعبه تقسیم های قدیمی عامل اصلی نشت است. تمیز کردن گرد و غبار رسانا و خشک کردن مسیرهای مرطوب، معمولاً این مشکل را بدون احتیاج به تعویض کامل سیم کشی حل می نماید.

7- تفاوت مدل های AC و A؛ کدام یک برای لوازم مدرن بهتر است؟

در هنگام خرید برای یک ساختمان قدیمی، با دو نوع متداول کلید محافظ جان روبرو می شوید: تیپ AC و تیپ A. کلیدهای تیپ AC که مقرون به صرفه تر هستند، فقط در برابر نشت جریان های متناوب (سینوسی) واکنش نشان می دهند. اما امروزه بیشتر خانه ها پر از وسایل الکترونیکی مثل لپ تاپ، شارژر موبایل و تلویزیون های هوشمند هستند که دارای منابع تغذیه سوئیچینگ می باشند. این دستگاه ها در صورت بروز نقص، جریان های نشت مستقیم (DC) پالس گونه ایجاد می نمایند که کلیدهای تیپ AC نسبت به آن ها کاملاً کور هستند.

مهندسی ایمنی مدرن توصیه می نماید که حتی برای ساختمان های قدیمی، از کلید محافظ جان تیپ A استفاده شود. این کلیدها علاوه بر جریان متناوب، به جریان های مستقیم پالسی نیز حساس هستند و سطح حفاظتی بسیار بالاتری را فراهم می نمایند. اگرچه قیمت این مدل کمی بالاتر است، اما با توجه به ارزش تجهیزات الکترونیکی حساس در خانه های امروزی، این اختلاف قیمت نوعی سرمایگذاری برای جلوگیری از سوختن بردهای گران قیمت بر اثر نشت جریان پنهان محسوب می شود. انتخاب تیپ صحیح، مرز بین یک حفاظت نمایشی و یک ایمنی واقعی است.

8- تست عملیاتی و نگهداری؛ فراتر از یک نصب ساده

نصب کلید محافظ جان سرانجام کار نیست. این قطعه دارای یک بوبین مغناطیسی و قطعات مکانیکی ظریف است که ممکن است به علت رطوبت یا عدم فعالیت طولانی مدت، دچار جام شدن (Mechanical Seizing) شود. طبق تحقیقات در دست انجام، کلیدهایی که برای ماه های متوالی تست نشده اند، در لحظه وقوع برق گرفتگی واقعی ممکن است با تاخیر عمل نمایند یا اصلاً قطع نشوند. به همین علت، وجود دکمه تست روی بدنه کلید، صرفاً یک آپشن تزئینی نیست؛ بلکه یک ضرورت دوره ای است.

علاوه بر تست دستی، پیشنهاد می شود هر چند سال یک بار به وسیله یک تکنسین مجهز به دستگاه RCD Tester، زمان قطع (Trip Time) کلید میزان گرفته شود. یک کلید سالم 30 میلی آمپری باید در زمانی کمتر از 40 میلی ثانیه مدار را قطع کند. اگر این زمان طولانی تر شود، یعنی فنرهای داخلی یا کنتاکت ها دچار فرسودگی شده اند و کلید باید تعویض شود. در ساختمان های قدیمی که ریسک نوسانات برق بالاتر است، مراقبت از سلامت کلید محافظ جان به میزان کیفیت خودِ سیم کشی اهمیت دارد. این مراقبت مستمر، ضامن پایداری فرشته نجاتی است که در تابلوی برق شما کمین نموده است.

9- بخش ویژه: محافظ جان بدون ارت؛ ناجی پنهان در خانه های دو سیمه

یک نکته کنجکاوی برانگیز:

برخلاف باور عموم، کلید محافظ جان برای تشخیص برق گرفتگی هیچ احتیاجی به سیم ارت ندارد؛ این کلید تنها با مقایسه جریان فاز و نول، متوجه فرار الکتریسیته از مدار می شود.

بزرگ ترین سوءبرداشتی که در بازسازی ساختمان های قدیمی وجود دارد، این است که بدون چاه ارت، نصب کلید محافظ جان بی فایده است. این گزاره از نظر فنی کاملاً غلط است. در یک سیستم بدون ارت، اگر بدنه فلزی یخچال برق دار شود، کلید محافظ جان تا زمانی که کسی بدنه را لمس ننموده، عمل نمی نماید. اما به محض اینکه دست شما با بدنه تماس پیدا کند و جریان بخواهد از بدن شما به زمین برسد، کلید RCCB در کمتر از 30 میلی ثانیه (بسیار سریع تر از واکنش اعصاب بدن) نشت جریان را حس نموده و مدار را قطع می نماید. طبق پژوهش های نوین، این کلید در خانه های بدون ارت، تنها لایه حفاظتی است که می تواند مانع از ایست قلبی در اثر برق گرفتگی شود.

تفاوت در اینجاست: در خانه های دارای ارت، کلید به محض اتصالیِ داخلیِ دستگاه می پرد و اجازه نمی دهد بدنه حتی برای یک لحظه برق دار بماند. اما در خانه های قدیمی، کلید منتظر می ماند تا مسیر فرار جریان (که متأسفانه ممکن است بدن انسان باشد) پیدا شود و سپس عمل می نماید. اگرچه حالت اول ایمن تر است، اما حالت دوم (نصب در خانه بدون ارت) همچنان تفاوت بین مرگ و زندگی را رقم می زند. بنابراین، اگر سیم کشی ارت ندارید، نصب محافظ جان نه تنها بی فایده نیست، بلکه برای شما از نان شب هم واجب تر است تا در غیاب سیم کشی استاندارد، جورِ ایمنی خانه را بکشد.

سوالات متداول (Smart FAQ)

1. آیا کلید محافظ جان در برابر نوسانات شدید ولتاژ هم از لوازم خانگی محافظت می نماید؟

خیر، وظیفه اصلی RCCB تشخیص نشت جریان و حفاظت از جان است و در برابر نوسان ولتاژ یا دو فاز شدن شبکه واکنشی نشان نمی دهد. برای محافظت از بردها در برابر نوسان، حتماً باید یک محافظ ولتاژ (OVP) در کنار کلید محافظ جان نصب شود. این دو قطعه مکمل یکدیگر هستند و نصب یکی، شما را از دیگری بی احتیاج نمی نماید.

2. چرا پس از نصب محافظ جان در ساختمان قدیمی، کلید مدام می پرد و وصل نمی شود؟

این مسئله معمولاً ناشی از تداخل سیم نول با زمین یا اشتراک نولِ دو واحد مختلف در جعبه تقسیم های قدیمی است. کلید محافظ جان بسیار وسواس است و حتی نشت جریان ناشی از نم زدگی دیوارها یا پوسیدگی عایق در لوله های فلزی را تشخیص می دهد. برای حل این مشکل، باید مدارها تفکیک شده و نشت پنهان به وسیله تکنسین متخصص پیدا و ایزوله شود.

3. آیا نصب محافظ جان می تواند مانع از آتش سوزی های ناشی از سیم کشی فرسوده شود؟

بله، بسیاری از آتش سوزی ها به علت جریان نشتی (Leakage Current) رخ می دهند که باعث گرم شدن تدریجی نقطه اتصالی و اشتعال مواد مجاور می شود. کلید محافظ جان با قطع سریع مدار در صورت بروز نشت جریان بیش از حد مجاز، از فراوری حرارت مخرب در نقاط آسیب دیده سیم کشی جلوگیری می نماید. این کلید عملاً جلوی فجایعی را می گیرد که فیوزهای مینیاتوری معمولی نسبت به آن ها کاملاً بی حس هستند.

4. آخرین پیشرفت های تکنولوژی در کلیدهای محافظ جان 2026 شامل چه مواردی است؟

طبق تحقیقات در دست انجام، نسل نو کلیدها به قابلیت خود آزمایی دیجیتال (Auto-Self Test) مجهز شده اند که بدون احتیاج به دخالت کاربر، سلامت مکانیکی کلید را چک می نمایند. بعلاوه بعضی مدل های پیشرفته دارای قابلیت تشخیص خطای آرک (AFDD) هستند که حتی جرقه های ریز داخل پریز را شناسایی و قطع می نمایند. این فناوری ها ضریب ایمنی ساختمان های با سیم کشی سنتی را به استانداردهای هوشمند نزدیک نموده اند.

5. باور به اینکه محافظ جان باعث سوختن وسایل می شود چقدر صحت دارد؟

این یک باور کاملاً فیک و اشتباه است که ریشه در عدم آگاهی از عملکرد این کلید دارد. محافظ جان یک کلید قطع نماینده است و هیچ ولتاژ یا جریانی به مدار اضافه نمی نماید؛ بنابراین فیزیکاً غیرممکن است که باعث سوختن وسیله ای شود. برعکس، با قطع سریع مدار در هنگام بروز خطا، از آسیب تماشا بیشتر قطعات داخلی دستگاهی که دچار نشتی شده جلوگیری می نماید.

6. اگر کلید محافظ جان عمل نکرد، چگونه بفهمیم خراب شده یا مشکل از جای دیگری است؟

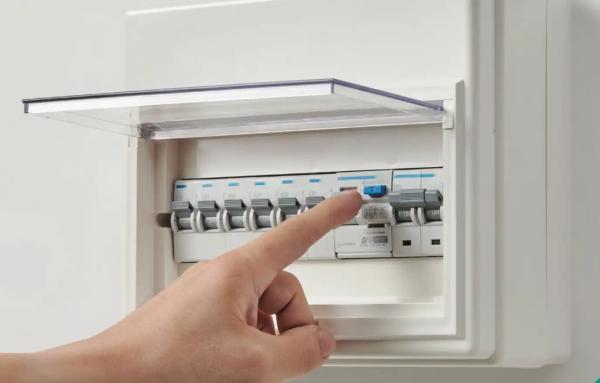

ساده ترین راه، فشردن دکمه تست (T) روی بدنه کلید است که باید بلافاصله برق را قطع کند. اگر دکمه تست عمل کرد اما کلید در مواقع خطر احتمالی نمی پرد، احتمالاً حساسیت آن (mA) برای آن مدار مناسب نیست یا سیم کشی نول جابجا صورت گرفته است. در صورت عدم عملکرد دکمه تست، کلید قطعاً معیوب است و باید بدون درنگ با یک نمونه باکیفیت جایگزین شود.

7. آیا می توان از کلید محافظ جان برای محافظت از پمپ آب استخر یا جکوزی استفاده کرد؟

در محیط های فوق مرطوب مانند استخر، استفاده از کلید محافظ جان با حساسیت بسیار بالا (10 میلی آمپر) طبق استانداردهای نوین الزامی است. به علت کاهش شدید مقاومت بدن در آب، حتی جریان 30 میلی آمپر هم می تواند خطرناک باشد؛ لذا در این منطقه ها باید از کلیدهای حساس تر استفاده کرد. نصب این کلید برای پمپ های آب خانگی نیز جهت جلوگیری از برق دار شدن آب شیرآلات بسیار حیاتی است.

نتیجه گیری

نصب کلید محافظ جان در ساختمان های قدیمی، نه یک انتخاب لوکس، بلکه یک ضرورت مهندسی برای جبران کاستی های سیم کشی فرسوده است. این کلید با پر کردن شکاف ایمنی در خانه های بدون ارت، سدی محکم در برابر شوک های الکتریکی و آتش سوزی های پنهان ایجاد می نماید. اگرچه چالش هایی مانند نول مشترک یا نشت های القایی ممکن است در ابتدا باعث پریدن کلید شوند، اما این ها در واقع هشدارهایی برای اصلاح سیستم شریانی خانه شما هستند. با انتخاب تیپ صحیح و تست دوره ای، می توانید امنیت خانواده و سلامت لوازم برقی خود را در برابر خطاهای ناگزیر الکتریکی تضمین کنید.
